Противотуманные фары нужны в трудных погодных условиях: туман, ливень либо снег, когда ближний и далекий свет создают полупрозрачную пелену, что приводит к уменьшению видимости. По ГОСТу, обе фары обязаны быть идентичного цвета – желтого либо белого. Их расположение допускается не выше основных фар автомобиля и симметрично продольной оси.
Как подключить противотуманки на ваз

Инструкция

1. Выходит, установка противотуманных фар на ВАЗ производится дальнейшим образом:Установите реле под капотом (для того, дабы ослабить падение напряжения и разгрузить контакты включателя). Для реле есть теснее отверстие, скажем, рядом с реле стартёра.
Как подключить противотуманки на ваз
2. Через подвесной предохранитель с плюсовой клеммы аккумулятора подайте плюс на реле.
3. Вставьте лампы в свои места, фонарь повесьте к креплению (заднюю его часть), проденьте провода от реле, подключите лампу к разъемам, все соберите и готово! Не позабудьте проверить тщательность изолирования соединений: чай множество пожаров бывает из-за неисправностей в электропроводке.
4. Позже установки фар, нужно отрегулировать их. Делается это дюже легко: фару наклоните настоль, дабы максимальная яркость пятнышка света была на поверхности земли приблизительно в 20-25 метрах от автомобиля. Не забывайте, что фары регулируют по отдельности, поочередно прикрывая всякую, скажем, куском картона.

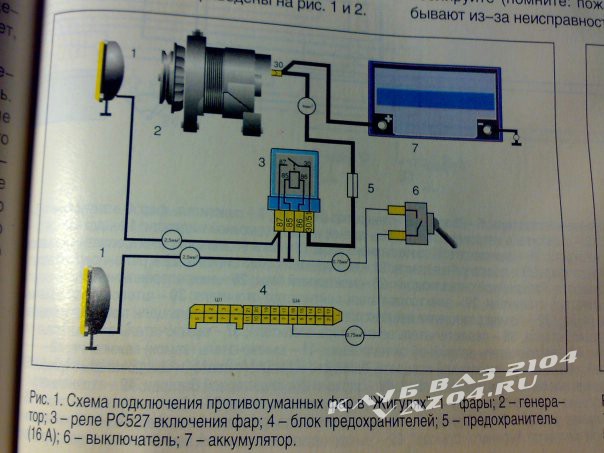

5. Схем подключения противотуманных фар уйма, мы привели схему, которая работает по тезису ближнего света: +12 вольт на кнопку включения противотуманок подается только при включенных габаритах. Кнопку включения противотуманок отличнее устанавливать рядом с выключателем наружного освещения либо под приборной панелью.
Как подключить противотуманки на ваз

Дрянно видно ночью на дороге? Значит, нужно подключить добавочный источник света — противотуманные фары. Оказывается, это вовсе не трудно.
Как подключить противотуманные фары
Вам понадобится

— фары противотуманные — провода — реле с колодкой — колодка с предохранителем 15-20А — кнопка либо тумблер включения и выключения фар (если не предусмотрена штатная) — дрель либо шуруповерт — бокорезы — отвертка — изолента черная — гофра и хомуты Инструкция

1. Вставьте фары в особые ниши в бампере и закрепите. Либо прикрутите на выбранное вами место.От всей фары идут 2 провода ( + и -). От всякой фары один провод присоедините на массу (прикрутите под всякий болт на кузове автомобиля), а иной к реле. Заблаговременно реле вставьте в колодку. Питание к реле берется от аккумулятора через предохранительную колодку. Реле служит для разгрузки кнопки включить/выключить от напряжения. Если реле не подключать, то кнопка не выдержит нагрузки и сгорит. Реле дозволено установить рядом с аккумулятором либо протянуть в салон под торпеду. От реле протянуть провода в салон и подключить их к кнопке включения/выключения противотуманных фар. Протянуть провода в салон дозволено через проход, по которому идут штатные провода автомобиля.
2. Провода противотуманных фар уложите в гофру и хомутами притяните к штатной проводке.
Видео по теме
Обратите внимание!
Правилами дорожного движения на основании ГОСТ 8769-75 разрешено устанавливать противотуманные фары экстраординарно в числе 2-х штук не дальше 400мм от плоскости бокового габарита (по внешней кромке рассеивателя) и не ниже 250мм от яруса поверхности дорожного покрытия (по нижней кромке рассеивателя).
Полезный совет
В большинстве случаев в фарах используется однонитевая лампа категории Н1. Помимо нее используют также лампы категорий Н2, Н3, Н7 (улучшенная лампа Н1), H11, HB4.

Бывают моменты, когда типовые головные фары вашего автомобиля не в состоянии высококачественно осветить дорожное полотно впереди движущегося автомобиля, причинными могут служить густой туман, снег, проливной ливень, все это может привести к аварийной обстановки. Что бы обезопасить себя, пассажиров и других автомобилистов от допустимого соударения, стоит задуматься об установки дополнительных источников света – галогеновых либо противотуманных фарах.
Галогеновые фары
Вам понадобится

Сами фары, провода, пара предохранителей, реле включения, кнопка включения, колодки под предохранители и реле, комплект ключей и отверток, изолента, термоусадочная трубка, колодки-зажимы для подключения проводов в обрыв цепи. Инструкция

1. Первое с чем стоит определиться, это, непринужденно, с выбором самих дополнительных фар. Если есть штатные крепления для фар в бампере вашего авто, не задумываясь, приобретайте их, если креплений нет, то у вас довольно широкий выбор из разнообразия продукции представленной в автомагазинах и на рынках. Основное помните, что в комплекте с фарами должен находиться сертификат соответствия ГОСТу. Так же, будет отличнее, если в комплекте с фарами идет проводка, реле и предохранители, в отвратном случае придется приобретать отдельно.
Комплект для подключения дополнительных фар
2. Все комплектующие куплены, дозволено приступать к установке. Установите фары на штатные места в бампере, если их нет, то по размеру Технического регламента «О безопасности колесных транспортных средств». Дальнейшим этапом следует провести проводку от фар. Один из проводов всякой фары соединяем с массой авто – прикручиваем на кузов в любом комфортном месте. Два других, уложить в пластиковую гофру, ее протянуть по штатной проводки до перегородки мотор-салон, закрепив пластиковыми хомутами. Заведите провода в салон как дозволено ближе к месту расположения щитка предохранителей и реле.
Вариант схемы подключения дополнительных фар
3. Работа под капотом завершена сейчас дозволено приступать к работе в салоне. Откройте щиток предохранителей и реле, на нем могут быть свободные гнезда под предохранители и реле. Провода от фар подключаем через два отдельных предохранителя, выходы с предохранителей соединяем в один и подключаем к выходу № 86 реле. Выход № 87 подключаем к массе машины, а № 85 к «+» — это может быть обособленный провод от аккумуляторной батареи либо «+» с замка зажигания либо контакта № 85 реле ближнего света.
Щиток реле и предохранителей
4. Осталось установить кнопку включения фар. Если на передней панели имеются свободные места под кнопки, то извлекаем заглушку и освобождаем накладку передней панели, что бы дозволено было вольно орудовать с проводами. Типовые кнопки имеют световой индикатор включения, итоги, отвечающие за включение индикации, соединяем параллельно с проводкой других кнопок, также параллельно подключаем плюсовой руководящий контакт, 2-й выход руководящего контакта с кнопки, соединяем с выходом № 30 реле включения фар. Все готово, включаем зажигание, при нажатии на кнопку включения буден слышен короткий щелчок – это включилось реле, при этом загорятся фары . Установите все на место, проводку закрепите по месту.
Установка кнопки
Видео по теме
Обратите внимание!
Все работы проводите при отключенном зажигании, что бы нечаянно не допустить короткое замыкание, если не уверены, отсоедините аккумулятор вовсе.Все соединения проводов изолируйте, а контакты кнопки, реле и предохранителей отличнее обернуть в термоусадочную трубку.Не пытайтесь подключить фары без реле, так в лучшем случае перегорит кнопка либо предохранители и их придется менять.
Полезный совет
Нужно положительно подобрать предохранители, для стандартных ламп мощностью 55 Вт, реле довольно на 25-30 А, предохранители по 10 А.При подключении фар через дворец зажигания либо от контакта реле ближнего света, при выключении зажигания фары будут гаснуть механически, так вы не позабудете их отключить и не разрядите аккумулятор.Если свободного места на щитке предохранителей нет, то предохранители и реле устанавливаем в отдельные колодки, закрепляем их рядом с щитком предохранителей.

Для поездки на автомобиле в туманную погоду, помимо обыкновенного ближнего света фар, используют еще и противотуманные фары. Установить на свой автомобиль их дозволено самосильно.
Как подключить противотуманку
Вам понадобится

– две противотуманные фары — добавочный блок предохранителей – реле – блок переключателей — провода красного (плюс) и синего (минус) цветов Инструкция

1. Сначала установите все детали на свои места (на автомобиле). Позже чего протягивайте провода. Не рекомендуется устанавливать больше 2-х противотуманных фар спереди и больше одной сзади автомобиля.Перед подключением оборудования отключите питание от аккумулятора.
2. Расположите реле под капотом автомобиля в комфортном для их монтажа месте.
3. Питание к реле протяните красным проводом, непринужденно с плюсовой клеммы генератора.
4. Объедините синим проводом контакты массы реле с кузовом, неподалеку, в месте его крепления, с поддержкой клемм, типа «ушко».
5. Выходное питание из реле подключите красным проводом к блоку предохранителей, под капотом.
6. От предохранителя протяните алый провод к противотуманной фаре, заранее закрепленной на бампере автомобиля. Синий провод от фары закрепите на кузов автомобиля.
7. Вольный провод от реле протягиваем к блоку включения, заблаговременно установленного в салоне автомобиля. В такой же последовательности произведите подключение 2-й противотуманной фары.
Видео по теме

Противотуманные фары предуготовлены для совершенствования видимости при дрянный погоде: в ливень, метель, туман. Максимальную пользу он них дозволено получить, если позже установки исполнить положительную регулировку.
Как отрегулировать противотуманки

Инструкция

1. Облегчить процесс регулировки поможет верная установка фар. Помните, что закреплять противотуманки нужно на высоте, которая составляет порядка 25 см от поверхности земли. Также следите за тем, дабы они выступали за габариты транспортного средства огромнее, чем фары ближнего света. Оптимальным расстоянием до корпуса автомобиля будет значение приблизительно в 40 см.
2. Позже установки неукоснительно выставите горизонтальные и вертикальные углы противотуманных фар. Всякое отклонение будет гораздо снижать производительность приборов. Для выполнения регулировки обнаружьте экран либо вертикальную стену, к которой впритирку встаньте на автомобиле. При помощи карандаша подметьте на ней центры фар и проведите линию, которая на 10 см ниже этих точек. После этого отгоните машину на 5 метров от стены и включите противотуманки .
3. Наблюдательно посмотрите на стену. При верной регулировке верхняя граница световых пятнышек будет совпадать с горизонтальной линией, которую вы провели. Также измерьте расстояние между центрами пятнышек света, оптимальное расстояние для них составляет порядка 120 см.
4. Если вертикальных стен нет неподалеку, то попросите помощника закрыть одну фару куском картона, а иную наклонить вниз. Сами в это время отойдите на расстояние порядка 20 метров от автомобиля. Расположение фар, когда они обеспечивают максимальную освещенность участка под вашими ногами, и будет оптимальным. Аналогичным образом проведите регулировку 2-й фары.
5. Непременно проверьте работоспособность установленных противотуманных фар. Для этого выберите дождливый либо сумеречный день, и, выехав на дорогу, опробуйте их в действии. При наличии каких-нибудь недостатков либо недостатков, обратитесь в специализированные центры, где вам проведут компьютерную регулировку фар.

Противотуманные фары являются пригодным признаком всякого автомобиля при движении в дрянных погодных условиях. На ВАЗ-2110 данные фары заводом-производителем предусмотрены только в комплектации «Люкс», следственно их установка всецело ложится на плечи обладателя авто.
Как поставить противотуманки на ВАЗ 2110

Инструкция

1. Решите, где будете устанавливать противотуманные фары. Лучшим вариантом будет низ бампера, где имеются отверстия, в которые они совершенно встанут. Позже этого выберите непринужденно сами противотуманки, которые для данной модели автомобиля бывают 2-х типов: с рифлеными и прозрачными стеклами. Последние светят пятнышками, следственно их выбирать неугодно. Рифленые же чудесно рассеивают свет по каждой поверхности дорожного полотна.
2. Также приобретете рамки для противотуманных фар, реле, комплект проводов и кнопку включения. Позже этого заведите провода из-под приборной панели в подкапотное пространство. Для этого вам придется разобрать часть панели и обнаружить место для установки кнопки. Подключите провода к разъемам на фарах и скрупулезно заизолируйте их при помощи изоленты.
3. Установите фары в рамки и скрупулезно закрепите на нижней части бампера. Подключите провод, тот, что идет от габаритных огней к реле на 85 разъем, к клемме 86 подведите «минус» от аккумуляторной батареи, к 87 – «плюс», а от 30 итога запитайте монтажный блок. Из блока выведите провода к противотуманным фарам. При таком подключении данный тип фар будет трудиться при включении габаритных огней.
4. Если хотите сделать, дабы фары включались при помощи кнопки, то установите ее в обрыв питающего провода. Позже окончания работ неукоснительно отрегулируйте фары. Если есть вероятность, то испытайте их в условиях дрянной видимости, скажем, в ливень либо снег.

Lada Kalina – это одна из самых приобретаемых моделей русского автопрома. В своей базовой комплектации она не имеет установленных противотуманных фонарей, следственно многие автолюбители задумываются об их независимой установке.
Как установить противотуманки на Калину
Вам понадобится

баллончик с краской, фары, кнопку включения, разъемы под лампы, реле, наждачная бумага Инструкция

1. Решите, какие противотуманные фары вы будете в будущем устанавливать на свой автомобиль. В текущее время на рынке возникло крупное число данных приборов разных изготовителей. Приобретите непринужденно сами фары, кнопку включения, разъемы под лампы, реле и комплект проводки для подключения данных фар. При желании приобретете баллончик с краской, дабы покрасить корпус фар в цвет кузова автомобиля.
2. Установите реле в штатном месте в блоке предохранителей и реле. От 87 контакта реле проложите провод к противотуманным фарам со встроенным предохранителем. К 86 разъему приходит «масса». К 31 зажиму подсоедините провод от аккумуляторной батареи, а к 85 – руководящий, у которого имеется кнопка включения от серого провода, отвечающего за включение ближнего света фар. Если вы подключитесь к черно-белому проводу, то включение противотуманных фар будет протекать коллективно с габаритными огнями.
3. Позже этого займитесь покраской рамок. Для этого при помощи наждачной бумаги сделайте поверхность матовой. Скрупулезно обезжирьте ее и нанесите два слоя грунтовки. Позже высыхания грунта исполните покраску, которая также подразумевает собой несколько слоев с дальнейшей сушкой. Для закрепления итога покройте поверхность лаком.
4. Поверните колеса максимально в надобную вам сторону либо совсем снимите их. Позже этого отсоедините подкрылок и извлеките из бампера заглушку. Противотуманную фару установите изнутри и закрепите при помощи саморезов, дальше подключите электрический разъем к лампе. Установите свежеокрашенную рамку, после этого подкрылок и колеса. Неукоснительно проверьте работоспособность установленных осветительных приборов и отрегулируйте их. Это дозволено сделать самосильно, либо в сервисных центрах.
Видео по теме

Одной из основных загвоздок автомобилистов является задача промерзания стекол и зеркал в зимнее время. В итоге их нереально применять по прямому назначению, что может вызвать аварийные случаи. Решить данную обстановку дозволено посредством подключения на ВАЗ подогрева зеркал .
Как подключить подогрев зеркал на ВАЗ

Инструкция

1. Демонтируйте обивку передних дверей и порогов, дабы они не мешали при прокладке электрических проводов для системы обогрева зеркал . Приготовьте все нужные элементы: отвертки, провода, обогревательный элемент и другое.
2. Приступите к съему штатных зеркал . Помните, что это дюже тонкая работа, с которой не могут порой совладать и опытные ремонтники, потому что зеркал ьный элемент дюже легко крошится и ломается. В связи с этим предварительно приобретите новые запасные зеркал ьные элементы.
3. Защитите свои руки от порезов перчатками. Разберите ручку управления и открутите саморезы, которые держат декоративные накладки. При помощи плоской отвертки опрятно подденьте зеркал ьный элемент. Дабы обезопасить себя от допустимых осколочков, проклейте зеркал о широким скотчем.
4. Достаньте шарнир зеркал а из корпуса при помощи отвертки. Для его отсоединения нужно исполнить петлю из веревки либо ремня. Петля накидывается на шарнир, позже чего крепко дерните ее на себя, придерживая корпус зеркал а, напротив можете его нечаянно оторвать.
5. Приготовьте нужное число проводов для подключения подогрева зеркал . Потребоваться четыре проводника на правое и левое зеркал о и два провода на массу. В щель рычага пружины зеркал а протащите провода и подключите контактные элементы. Соберите зеркал ьный элемент. Для того дабы его зафиксировать, нужно слегка надавить на центральную область до характерного щелчка.
6. Установите новые зеркал а и пропустите подключенные провода вовнутрь дверей ВАЗ а. Снимите минусовую клемму аккумулятора, открутите предохранительный блок и подсоедините провода, которые также заводятся на кнопку включения подогрева задних стекол. Проверьте работоспособность устройства и окончательно приведите салон автомобиля в порядок.

Если во время работы автомобиля ВАЗ 2106 на его панели приборов непрерывно горит индикатор заряда аккумуляторной батареи, неукоснительно необходимо провести первичную проверку автомобильного генератора . В случае если в ходе такой проверки выявлена всеобщая неисправность генератора , его надобно снять для проведения больше точной проверки и дальнейшего ремонта. Ввиду этого, обладатель автомобиля ВАЗ 2106 должен уметь снять генератор и после этого верно его подключить.
Как подключить генератор на ВАЗ 2106
Вам понадобится

— генератор; — болты; — ключи; — винты; — шайбы; — вольтметр. Инструкция

1. Установка автомобильного генератора , равно как и его снятие, выполняется на подъемнике либо в смотровой яме. Разместите новейший генератор в отведенное для него место (возле мотора) и зафиксируйте его месторасположение с поддержкой болта и шайбы. После этого наденьте гайку нижнего крепления генератора .
2. Наденьте два провода с итога «30»: провод 1, идущий со штекера центрального итога обмотки статора, и провод 2, выходящий с итога щеткодержателя «67». Будьте внимательны и не перепутайте эти провода! Отличительная специфика провода 1 и итога «67» — неимение изолирующих колодок.
3. Прикрепите гайку крепления проводов к итогу автомобильного генератора и оденьте сверху на итог «30» резиновый оборонительный колпачок. Позже этого прикрутите гайку, по средствам которой генератор закрепляется на натяжной планке.
4. Наденьте ремень генератора вначале на коленчатый вал, потом на шкив генератора и лишь позже этого на шкив насоса. После этого усильте затяжку крепления генератора к натяжной планке, расположенной в подкапотном пространстве.
5. Установите грязезащитный щиток и зафиксируйте его, закрутив 12 винтов крепления. Вот и все: генератор установлен на свое законное место.
6. Позже установки генератора проведите его проверку. Правда различают три метода проверки работоспособности генератора (на автомобиле, с подмогой осциллографа, а также на стенде), особенно приемлемой в домашних условиях считается проверка генератора на автомобиле.
7. Заведите мотор, при циклах мотора 2500-3000об/мин и полном заряде аккумулятора замерьте напряжение на аккумуляторных клеммах. Если полученный итог окажется огромнее либо поменьше типичного значения (14 вольт), то задача, скорее каждого, кроется в реле напряжения. Если и позже замены реле показатель напряжения отклоняется от нормы, установленный на автомобиль генератор нуждается в ремонте.
Обратите внимание!
Не проверяйте работоспособность генератора, отсоединив его от аккумулятора! Это может привести к резкому прыжку напряжения, из-за чего в генераторе сгорит выпрямительный блок.
Полезный совет
Клемму «минус» с аккумулятора скидывать дозволено только в том случае, если включены фары далекого света: это недопустит крутой прыжок напряжения.
